電源適配器

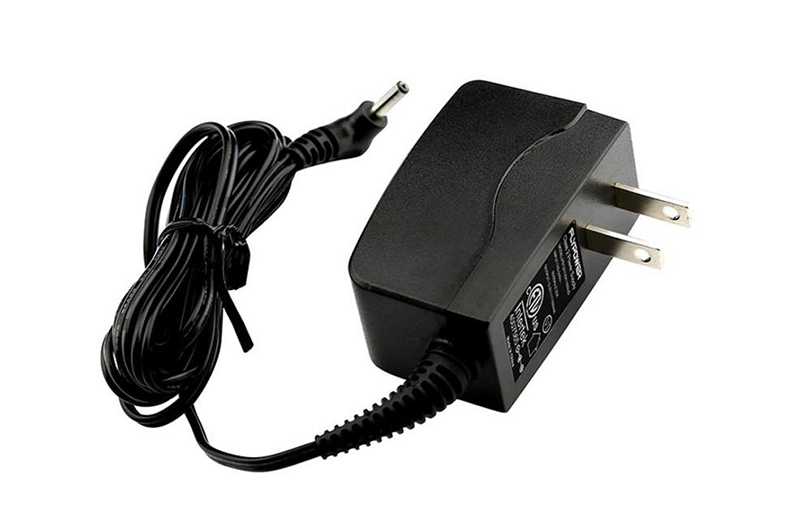

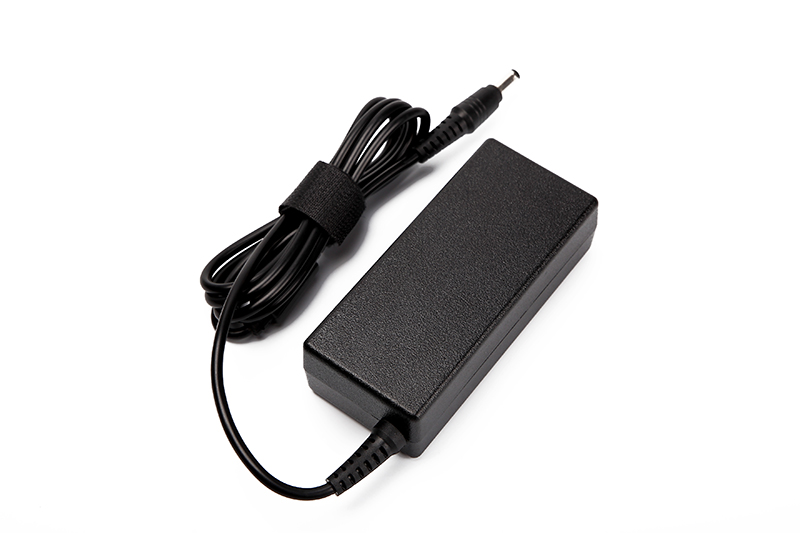

電源適配器（Power adapter）是小型便攜式電子設備及電子電器的供電電源變換設備，廣泛配套于電話子母機、游戲機、語言復讀機、隨身聽、筆記本電腦、蜂窩電話等設備中。 電源適配器一般由外殼、電源變壓器和整流電路組成，按其輸出類型可分為交流輸出型和直流輸出型；按連接方式可分為插墻式和桌面式。電源適配器被廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表等各個領域。
由于電源適配器中使用了大量的大功率半導體器件，如整流橋堆、大電流整流管、大功率三極管或場效應管等器件，它們工作時會產生大量的熱量，電源溫度一旦超過75℃以上，如果不能把這些熱量及時地排出并使之處于一個合理的水平，將會影響電源適配器的正常工作，嚴重時還會損壞電源適配器。通常電源適配器廠家在設計生產時都會使用一些導熱絕緣材料幫助電源進行散熱，那么電源適配器散熱方案常用的導熱絕緣材料有哪些呢？

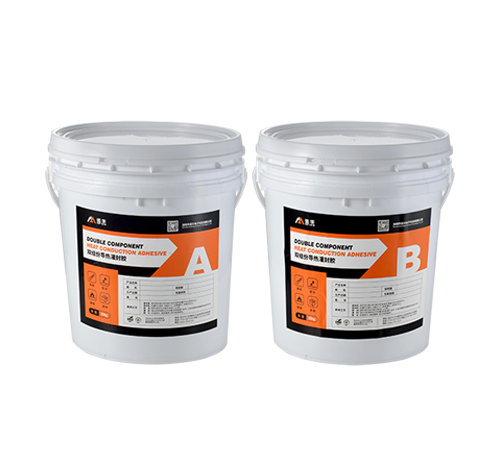

導熱灌封膠
導熱膠灌封分為分局部灌封和整體灌封，電源適配器內部凹凸不平又不規則，需要的是一種既可以完全包裹變壓器，又不能隨意移動的導熱材料。局部灌封一般會集中在發熱量較大，又無法用其他導熱材料替代的情況下。整體灌封是因?yàn)椴糠蛛娫匆L(zhǎng)期在戶外工作，除了要解決散熱問題，還要考慮到電源的防水和密封性，所以戶外電源基本上都是采用整體灌封散熱。

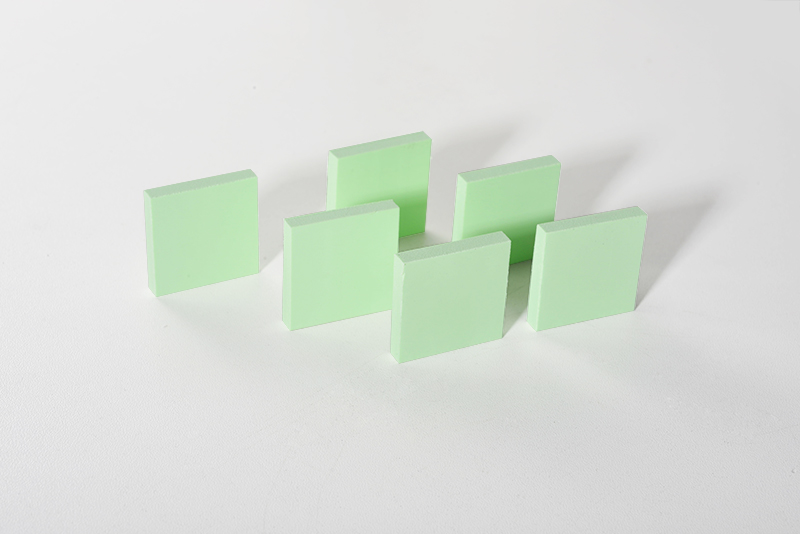

導熱硅膠片
導熱硅膠片對于電源行業而言，其應用的比例通常較少，但是有時候也是必不可缺的，通常電源適配器關于導熱硅膠片的應用主要集中在PCB板上，一種特殊的應用和需求必將會有一種特殊的供給去滿足它，導熱硅膠片應用在PCB板上，具備高導熱效率、電氣絕緣、防震防刺穿等多種作用，能有效的為客戶端解決安規問題。

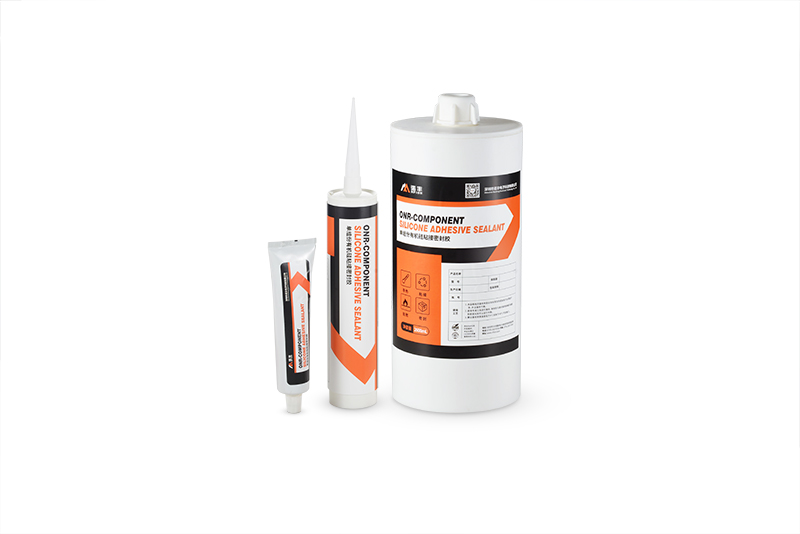

單組份硅膠
單組份硅膠通常應用于電源元器件的局部導熱，同時又能起到固定元件的作用，對于金屬與非金屬都具備著良好的附著力與密封性。

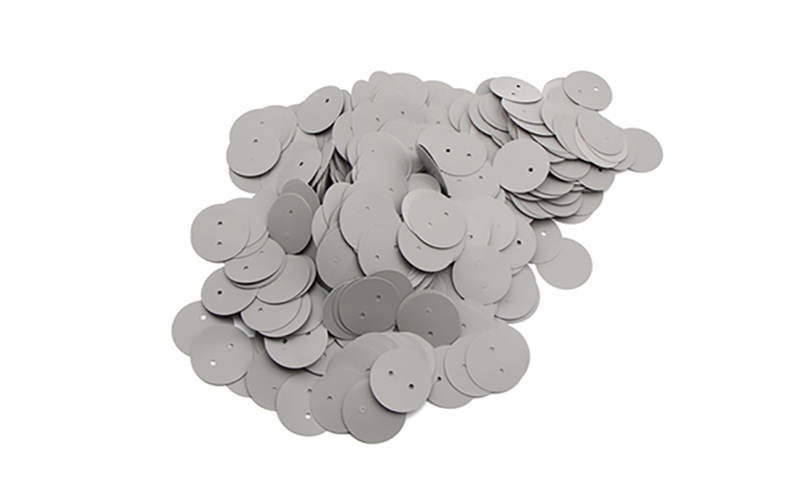

導熱矽膠布
一般都用在電源MOS管封裝上，常規標準件TO-220、TO-3P等，通常在矽膠片與MOS管上涂抹一層硅脂作為增加貼合性、降低熱阻的作用。
氧化鋁陶瓷
無論是導熱系數、耐溫范圍還是絕緣性能都遠超導熱矽膠布，可用于替代矽膠在MOS管的地位，對于TO-220、TO-3P系列都有標準件，需要通過涂抹硅脂增加與MOS管的接觸面積。
