固態繼電器的散熱問題：導熱硅膠片的必要性探討
發布：Nfion Thermal
時間：2024-05-24 16:21:24
在電子設備中，固態繼電器因其高效、可靠和壽命長的特點，被廣泛應用于控制電路。然而，隨著功率密度的增加和環境溫度的提高，固態繼電器的散熱問題日益凸顯。在解決散熱問題時，導熱硅膠片作為一種常見的散熱材料，備受關注。那么，固態繼電器是否需要導熱硅膠片呢？本文將深入探討這一問題。
固態繼電器的工作原理及散熱問題

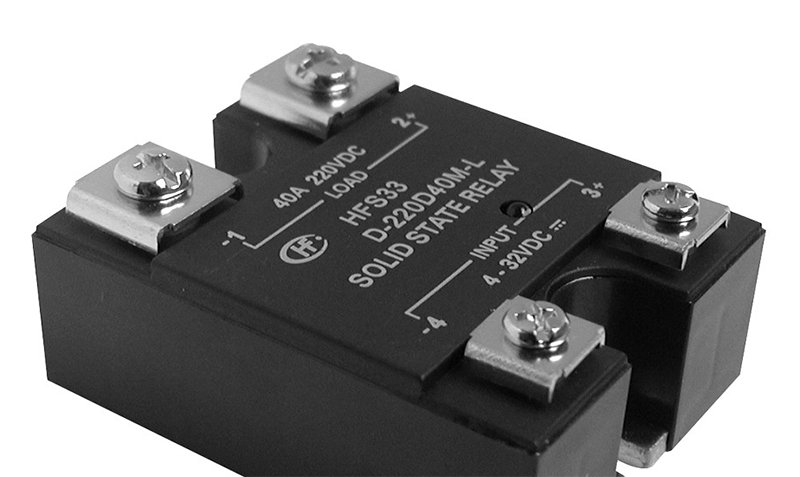

固態繼電器是一種基于半導體技術的電器開關設備，其工作原理是利用半導體器件（如晶閘管、功率場效應管等）控制電流通斷，從而實現電路的開關功能。相比傳統的機械繼電器，固態繼電器具有響應速度快、壽命長、無噪音等優點，因此在工業控制和電力系統中得到了廣泛應用。
然而，固態繼電器在工作過程中會產生一定的熱量，主要來自于器件內部的導通電阻和開關損耗。當電流通過繼電器時，器件會產生熱量，如果不能及時散熱，將會導致器件溫度升高，甚至影響其性能和壽命。因此，良好的散熱設計對于確保固態繼電器的穩定運行至關重要。
導熱硅膠片在固態繼電器中的作用
傳熱機制：

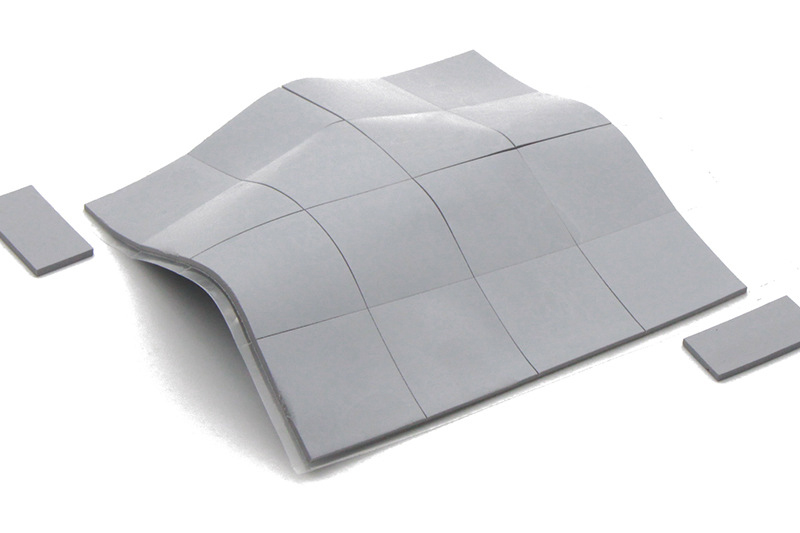

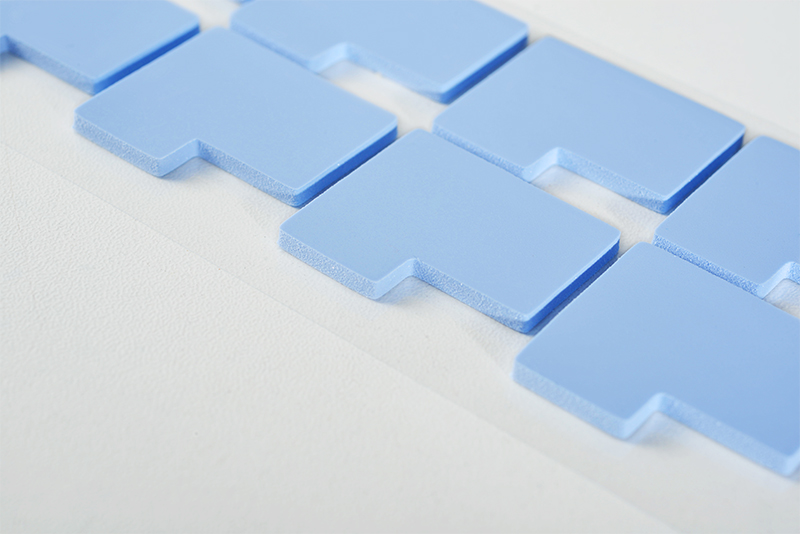

導熱硅膠片是一種導熱材料，通常由硅膠和導熱填料組成。其主要作用是填充在散熱器和半導體器件之間，通過提高熱傳導效率，將器件產生的熱量快速傳遞到散熱器上，進而通過散熱器散發到周圍環境中，從而降低器件的工作溫度。
散熱效果：
使用導熱硅膠片可以有效改善固態繼電器的散熱效果。由于硅膠具有良好的柔韌性和填充性，可以填補器件和散熱器之間的微小間隙，減少熱阻，提高熱傳導效率。因此，即使在高功率密度和高溫環境下，固態繼電器也能保持穩定的工作狀態。
保護作用：
除了提高散熱效率外，導熱硅膠片還具有一定的保護作用。它可以減少因器件表面不平整或安裝不當而導致的熱應力集中，降低器件的熱應力，延長其使用壽命。
固態繼電器是否必須使用導熱硅膠片的探討
系統功率密度：
固態繼電器是否需要導熱硅膠片，首先取決于其所處的工作環境和系統功率密度。在低功率密度和較低環境溫度下，固態繼電器可能不需要額外的散熱手段，可以直接安裝在散熱器上。但在高功率密度和高溫環境下，導熱硅膠片的使用則變得尤為重要。
散熱設計：
另外，固態繼電器的散熱設計也會影響是否需要導熱硅膠片。如果散熱器設計合理，能夠有效地將熱量傳導和散發，那么導熱硅膠片可能并不是必需的。但是，對于一些封閉式或緊湊型的電子設備，由于散熱條件受限，使用導熱硅膠片則顯得更加必要。
成本考慮：
最后，固態繼電器是否使用導熱硅膠片還需要考慮成本因素。導熱硅膠片的成本相對較低，但如果在一些簡單的應用中，其增加的散熱效果并不顯著，那么在成本允許的情況下，可以考慮不使用導熱硅膠片。
結論
綜上所述，固態繼電器在高功率密度和高溫環境下需要更有效的散熱手段來確保其穩定運行。導熱硅膠片作為一種常見的散熱材料，可以提高固態繼電器的散熱效率，降低工作溫度，延長使用壽命。然而，是否需要使用導熱硅膠片取決于具體的工作環境、系統功率密度、散熱設計以及成本考慮等因素。
在實際應用中，需要綜合考慮以上因素，并根據具體情況來決定是否需要在固態繼電器中使用導熱硅膠片。如果系統要求高功率密度、工作環境溫度較高或者散熱條件受限，那么推薦使用導熱硅膠片以確保固態繼電器的穩定性和可靠性。然而，對于一些功率較低、工作環境溫度適中且散熱條件良好的應用場景，可以酌情考慮是否使用導熱硅膠片，以平衡性能需求和成本效益。綜上所述，導熱硅膠片在固態繼電器中的使用需要根據具體情況進行綜合評估，以達到最佳的散熱效果和經濟效益。
