半導體制冷片冷面需要涂導熱硅脂嗎？
發布：諾豐NFION
時間：2024-11-11 14:21:09
在半導體制冷領域，如何有效散熱是確保設備性能和穩定性的重要環節之一。導熱硅脂（通常也被稱為導熱膏、導熱油脂）作為一種填充材料，廣泛應用于各種導熱需求中，那么，在半導體制冷片（亦稱TEC，Thermoelectric Cooler）的冷面是否需要涂抹導熱硅脂呢？諾豐NFION將深入探討這一問題，幫助技術人員和工程師了解在實際應用中如何做出正確的選擇。
半導體制冷片冷面與導熱硅脂的關系

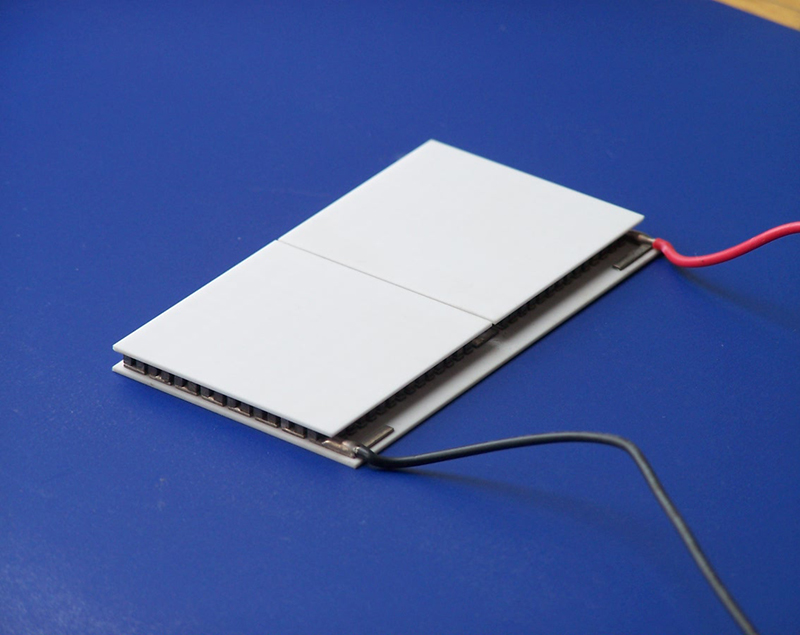

半導體制冷片是一種通過熱電效應實現制冷的元件，常用于精密儀器、電子設備等需快速降溫的應用場景。TEC 的一面作為“冷面”吸收熱量，另一面作為“熱面”散發熱量，以達到降溫的效果。
而導熱硅脂是一種高效的導熱介質，專為填補微小的表面間隙而設計。它能極大地降低界面熱阻，從而提高熱傳導效率。因此，導熱硅脂能夠在TEC冷面與接觸表面（例如待冷卻的設備或散熱器）之間發揮重要作用，確保熱量快速傳遞。
為什么在冷面涂抹導熱硅脂可能是必要的？
1. 降低界面熱阻
半導體制冷片的冷面與待冷卻部件表面之間通常存在微小不平整和空氣間隙，而空氣導熱性差，容易形成“熱阻”障礙。導熱硅脂的作用正是填充這些微小縫隙，以增強熱傳導效率。在冷面上涂抹導熱硅脂后，熱量能夠更加有效地從設備傳遞到TEC冷面，從而提升制冷效率。
2. 提高接觸面的導熱效率
導熱硅脂具有較高的導熱系數，在TEC冷面與被冷卻設備之間形成均勻的熱導層，有助于使接觸面的熱量均勻分布，避免冷卻效果不均勻的問題。例如，當TEC用于冷卻激光二極管、光學設備等精密設備時，任何細小的溫度波動都會影響到設備的穩定性，因此提高接觸面導熱效率是非常重要的。
3. 防止冷凝水積聚
半導體制冷片的冷面通常在工作過程中會迅速降溫，尤其是在潮濕的環境中，容易產生冷凝水。如果冷凝水積聚在TEC冷面和待冷卻物體之間，會引起接觸面腐蝕或短路等問題。涂抹導熱硅脂可以在一定程度上減少水汽的滲入，起到保護作用。
哪些情況下可能不適合使用導熱硅脂？
雖然導熱硅脂在TEC冷面應用中有諸多優點，但并非所有情況都適用，以下是幾個可能不適合涂抹導熱硅脂的情況：
1. 低功率或?qū)ι嵋蟛桓叩脑O(shè)備
如果TEC用于低功率、溫度變化小的設備，并且對散熱需求較低，那么冷面涂抹導熱硅脂可能并非必要。這種情況下，TEC本身的制冷能力足以滿足設備需求，額外添加導熱硅脂反而會增加不必要的成本。
2. 高環境濕度條件
在極高濕度的條件下，即便涂抹導熱硅脂也可能難以防止冷凝水積聚。此類情況下，可以考慮在TEC周圍添加密封保護措施，而不是單純依賴導熱硅脂來阻擋水汽。
3. 易被污染的高潔凈度設備
對于某些要求高潔凈度的設備，如在真空環境下運行的光學儀器、半導體制造設備等，導熱硅脂的揮發性物質或污染物可能影響設備性能。在這種情況下，可以選擇導熱墊片等非液態導熱材料代替導熱硅脂，以避免潛在污染。
如何正確應用導熱硅脂以優化TEC冷面性能？
若決定在TEC冷面涂抹導熱硅脂，應遵循以下步驟以達到最佳效果：
1. 選擇高品質導熱硅脂
導熱硅脂的品質直接影響導熱效率和持久性。優質的導熱硅脂具備更高的導熱系數、較好的絕緣性能和穩定的物理特性，能夠在極端溫度變化下保持導熱效果。
2. 確保涂抹厚度適中
導熱硅脂的涂抹厚度不宜過厚或過薄。涂抹過厚可能導致熱傳導效率下降，而涂抹過薄則無法有效填補冷面與待冷卻部件之間的空氣間隙。一般建議均勻涂抹薄薄一層即可，確保導熱硅脂填滿所有微小的間隙。
3. 定期檢查與維護
導熱硅脂在長期使用中可能會因溫度變化而干燥或老化，定期檢查冷面接觸區域的導熱硅脂狀態，并在必要時重新涂抹或更換，以確保持續的導熱效果。
總結
在半導體制冷片的冷面涂抹導熱硅脂能夠顯著降低界面熱阻，提高制冷效率，對許多對熱控制要求較高的應用場景都具有積極作用。然而，是否在冷面涂抹導熱硅脂仍需視具體應用場景而定。對于功率較小、散熱要求不高的設備，或者在極端濕度和潔凈度要求較高的環境中，可能無需使用導熱硅脂。
通過合理評估應用場景，選擇適合的導熱材料，并正確使用，可以進一步提升半導體制冷片的性能，使其在各類熱管理系統中發揮最佳效果。
